AT - 05/AT - 05E               PDF-версия документа

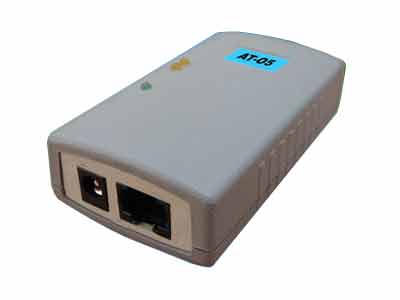

Преобразователь интерфейсов RS-232 <-> RS-485/422

Функциональные возможности

• Автоматический контроль направления передачи данных
• Автоматическая настройка скорости обмена
• Режим полного дуплекса для RS -232 <-> RS - 422
• Индикация питания и состояния сигналов
• Работа в многоточечных линиях ( до 256 устройств)
• Защита от импульсной помехи в линии ± 15 kV ESD
• Гальваническая развязка 2 kV ( для AT - 05E)
• Подключение внутренних резисторов оконечной нагрузки (терминаторов)

Назначение

Преобразователь интерфейсов AT - 05 / AT - 05E представляет собой законченное устройство, предназначенное для работы в линиях связи, основанных на принципах функционирования последовательного интерфейса RS - 232. Преобразование сигналов RS -232 в сигналы RS - 485/422 даёт возможность увеличить длину линии последовательного интерфейса до 1200 м , не используя при этом никаких дополнительных устройств. Кроме того, к линии RS - 485/422 допускается одновременное подключение до 256 устройств.

Спецификация

Линии подключения

Сигналы RS -232: Tx , Rx , DTR , DSR , RTS , CTS , GND ( RJ 45)
Сигналы RS-485: -A, +B, GND (RJ45)
Сигналы RS-422: -Tx, +Tx, -Rx, +Rx, GND (RJ45)

Для  AT-05E организована гальваническая развязка 2 kV линий RS -485/422 с линиями питания и RS -232

Питание

Напряжение питания: 9 ÷ 30 V (или 5 V от USB )
Защита от перемены полярности питания
Потребляемая мощность: не более  0.5 W (без учета нагрузки в линии RS -485/422)

Условия эксплуатации

Диапазон рабочих температур: -25..+80 °С
Относительная влажность: не более 95%

 Комплект поставки

• Конвертер АТ-05 / АТ-05Е     - 1шт.
• Источник питания                 - 1шт.
• Кабель RS-232 (DB-9 / RJ-45)-1шт.
• Паспорт                               - 1шт.
