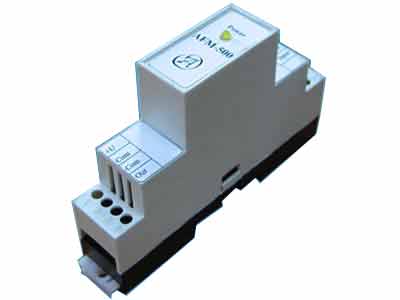

AFM - 500               PDF-версия документа

Нормирующий преобразователь частота-ток

Функциональные возможности

  • преобразование сигнала турбинных расходомеров 30-500Hz в стандартный
    токовый сигнал 0..20 мА;
  • формирование выходного токового сигнала по прохождении каждого
    полупериода (как положительного, так и отрицательного) входного сигнала;
  • широкий диапазон питающего напряжения;
  • трехпроводная схема подключения преобразователя.



Назначение

Преобразователи AFM-500 предназначены для работы в системах измерения и автоматического управления технологическими процессами в различных отраслях промышленности. AFM-500 обеспечивают преобразование частотных сигналов турбинных датчиков расхода жидкостей в стандартный токовый сигнал 0..20 мА, пропорциональный частоте входного сигнала. Такое преобразование позволяет многократно снизить влияние электромагнитных помех на результаты измерений, а так же предельно упростить задачу по обработке сигнала и избежать необходимости применения специализированных регистрирующих приборов.

Спецификация

Общие технические характеристики

  • Схема подключения трехпроводная
  • Диапазон входного частотного сигнала 30..500 Hz
  • Минимальная амплитуда входного сигнала 200 mV
  • Диапазон выходного сигнала 0..20 mA
  • Максимальное сопротивление нагрузки:
    при Uпит=14V 500Ω
    при Uпит=18V 700Ω
    при Uпит=24V 1000Ω
    при Uпит=36V 1600Ω

Питание

  • Напряжение питания: 14 ÷ 36 V

Условия эксплуатации

  • Диапазон рабочих температур: -30..+80 °С
  • Относительная влажность: не более 95%
  • Монтаж на стену или 35 мм DIN-рейку
