AT - 10/AT - 10E               PDF-версия документа

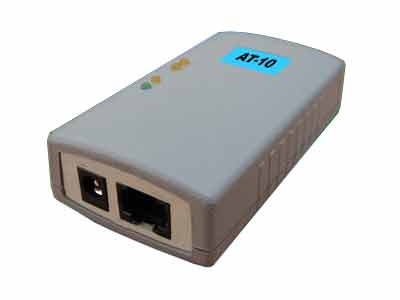

Преобразователь интерфейсов RS-232 <-> RS-485/422

Функциональные возможности

  • Два режима работы: «нормальный» и «dyn-master»
  • Автоматический контроль направления передачи данных
  • Автоматическая настройка скорости обмена (нормальный режим работы)
  • В режиме «dyn-master» выбор скорости обмена из диапазона 300 - 115200 бод, для канала RS-232, и 300 - 921600 бод, для канала RS-485/422
  • Режим полного дуплекса для RS -232 <-> RS - 422
  • Индикация питания и состояния сигналов
  • Работа в многоточечных линиях ( до 256 устройств)
  • Защита от импульсной помехи в линии ± 15 kV ESD
  • Гальваническая развязка 2 kV ( для AT - 10E)
  • Подключение внутренних резисторов оконечной нагрузки (терминаторов)


Назначение

Преобразователь интерфейсов AT - 10/AT - 10E представляет собой законченное устройство, предназначенное для работы в линиях связи, основанных на принципах функционирования последовательного интерфейса RS - 232. Преобразование сигналов RS -232 в сигналы RS - 485/422 даёт возможность увеличить длину линии последовательного интерфейса до 1200 м , не используя при этом никаких дополнительных устройств. Кроме того, к линии RS - 485/422 допускается одновременное подключение до 256 устройств.

Спецификация

Линии подключения

Сигналы RS -232: Tx , Rx , DTR , DSR , RTS , CTS , GND ( RJ 45)
Сигналы RS-485: -A, +B, GND (RJ45)
Сигналы RS-422: -Tx, +Tx, -Rx, +Rx, GND (RJ45)

Для  AT-10E организована гальваническая развязка 2 kV линий RS -485/422 с линиями питания и RS -232

Питание

Напряжение питания: 9 ÷ 30 V (или 5 V от USB )
Защита от перемены полярности питания
Потребляемая мощность: не более  0.5 W (без учета нагрузки в линии RS -485/422)

Условия эксплуатации

Диапазон рабочих температур: -25..+80 °С
Относительная влажность: не более 95%

 Комплект поставки

  • Конвертер АТ-10 / АТ-10Е     - 1шт.
  • Источник питания                 - 1шт.
  • Кабель RS-232 (DB-9 / RJ-45)-1шт.
  • Паспорт                               - 1шт.
